CARROSSERIE
Berline quatre places, quatre portes, type monocoque renforcée.
Longueur: 3,945 m - Largeur : 1,520 m - Hauteur à vide : 1,441 m.
Poids à vide en état de marche ( avec essence) : 655 kg.
Couleur : Blanc Réjane 305 pour le millésime 1962 - Gris Valois 617 pour le millésime 1963.
*****

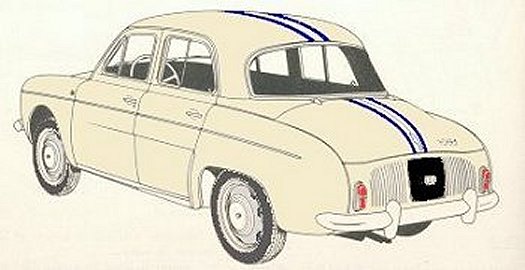

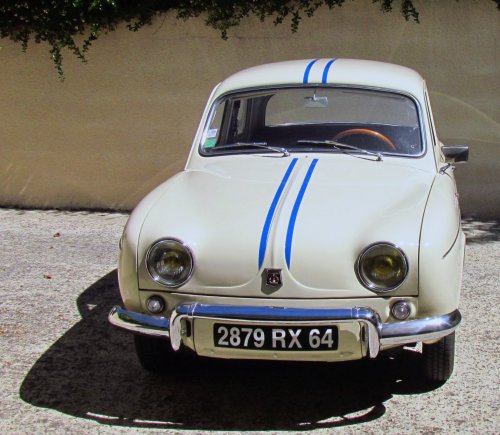

Deux bandes bleues de largeur 25mm espacées de 72mm,
posées suivant l'axe longitudinal de la voiture.
Sigles et monogrammes.
Pour le millésime 1962 :

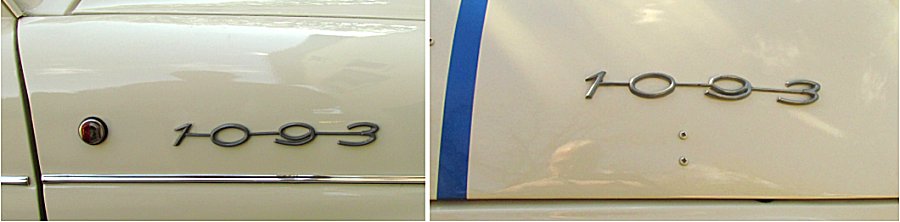

Sigles "1093" sur capot arrière et aile avant droite,
plus un monogramme Renault sur l'aile avant gauche.
Pour le millésime 1063 :
Un seul sigle "1093" sur le capot arrière.
Aucun monogramme sur les ailes.
SPECIFICITES DES 1093
**********

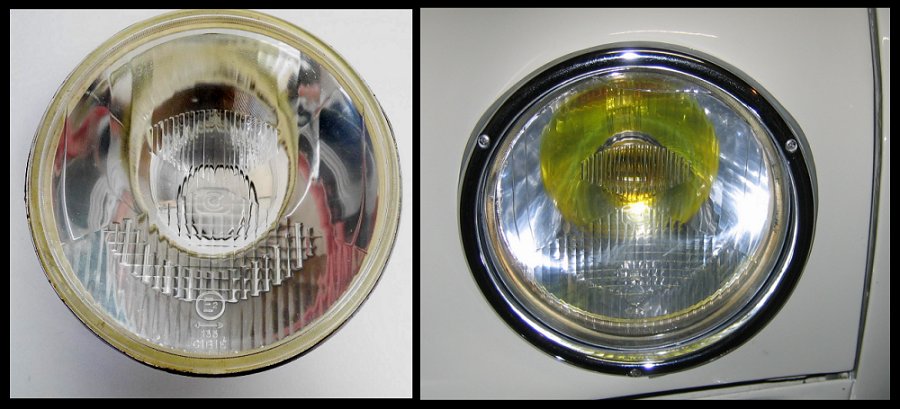

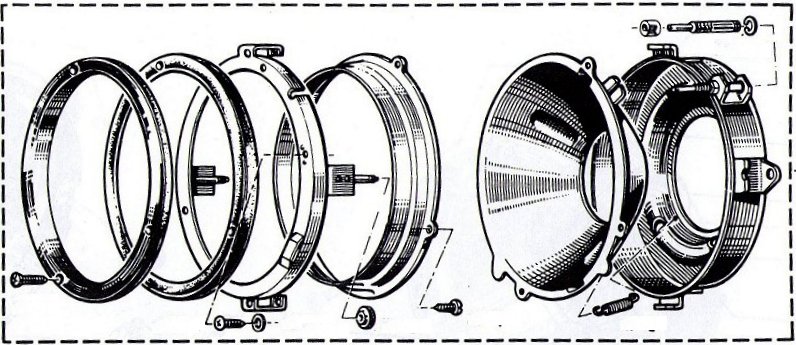

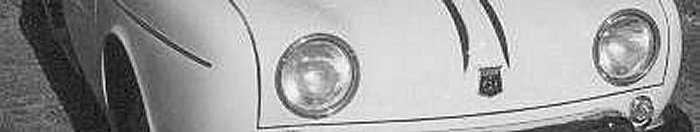

Les phares de diamètre 180 mm - Verres concaves - Référence Cibié 135.
**********
Les bandes bleues de largeur 25mm espacées de 72mm,
posées suivant l'axe longitudinal de la voiture.
( A noter que les bandes étaient livrées dans le coffre, non posées.)
Ces bandes ont été fabriquées par la société BARNIER à Valence dans la Drôme.
Société qui s'appelle maintenant SCAPA-FRANCE.

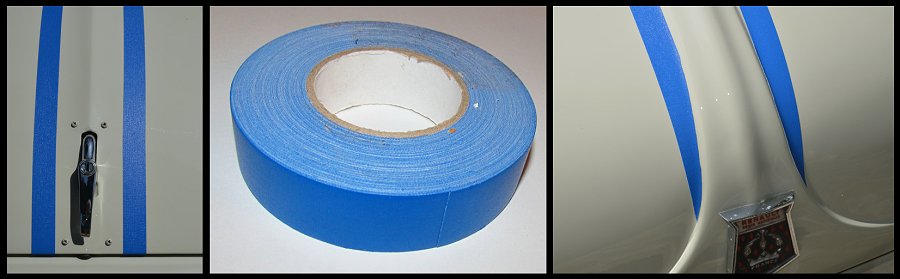

Ces bandes sont en toile adhésive armée tissée et plastifiée.
Elles existent encore sous la référence 1201-bleu et en code produit 15393.
**********

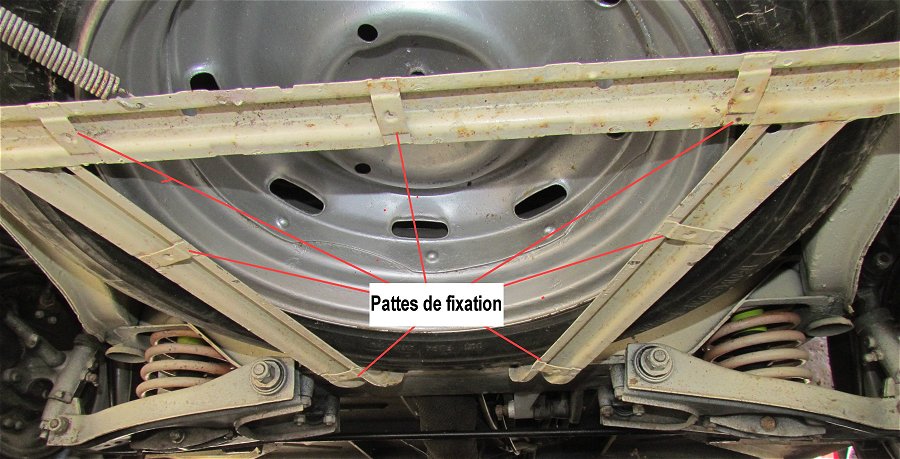

Pattes de fixations sur le support de roue de secours
pour la fixation de la tôle de protection de la roue de secours.

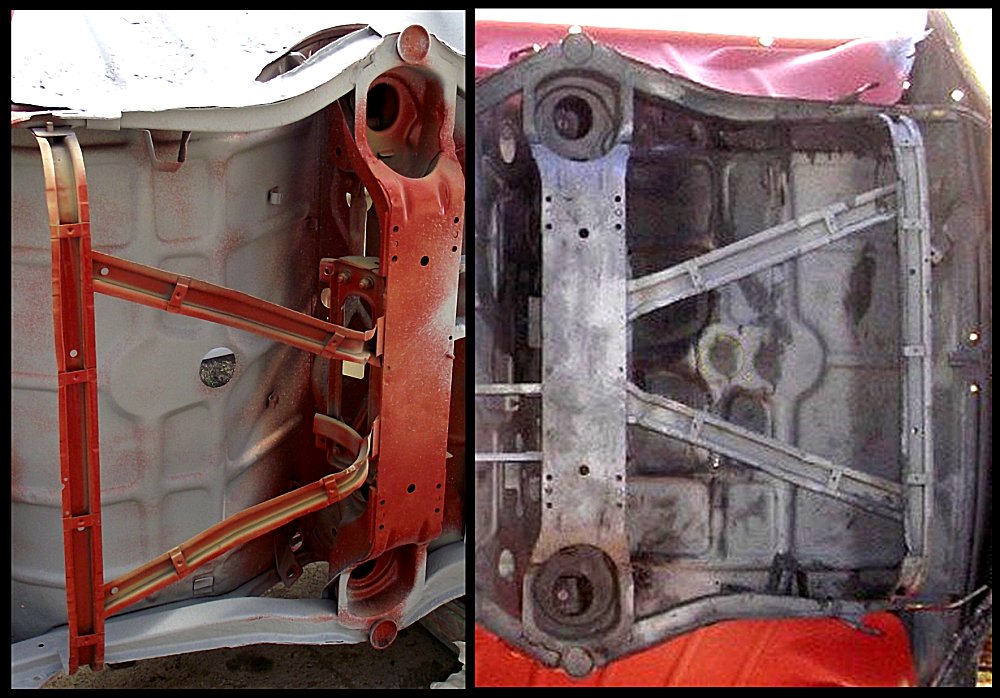

Deux montages, 8 ou 9 points de fixation.
**********

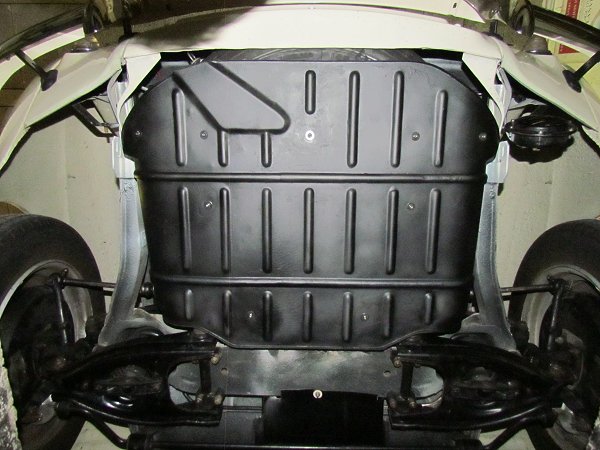

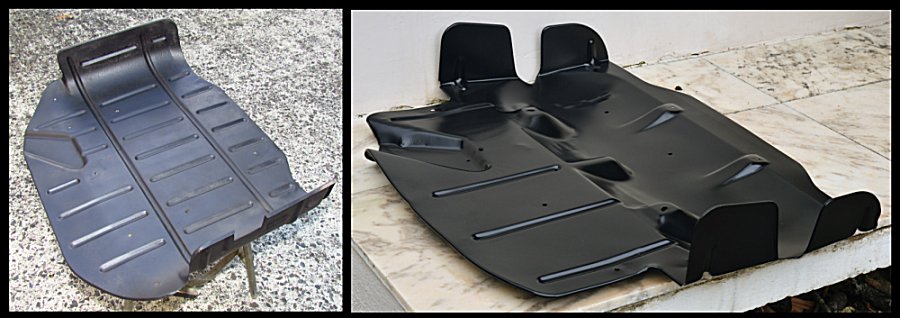

Tôle de protection de la roue de secours.
Deux modèles.
**********

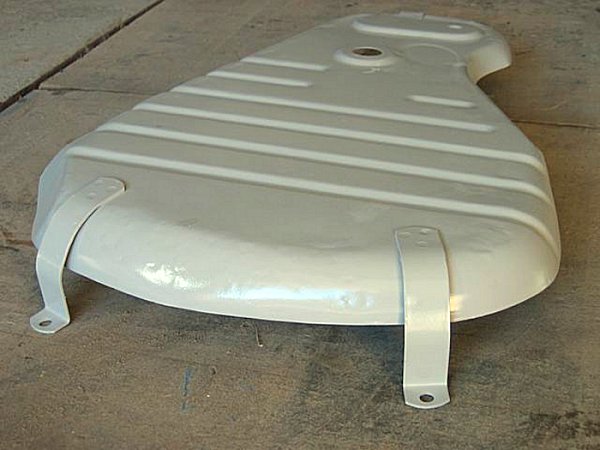

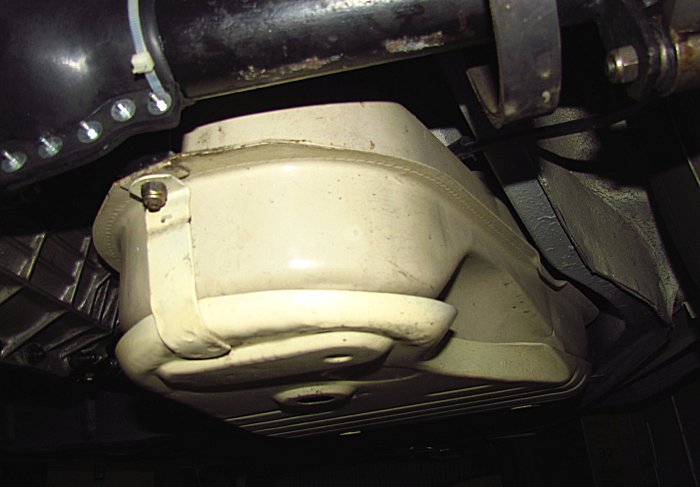

Tôle de protection du réservoir d'essence.

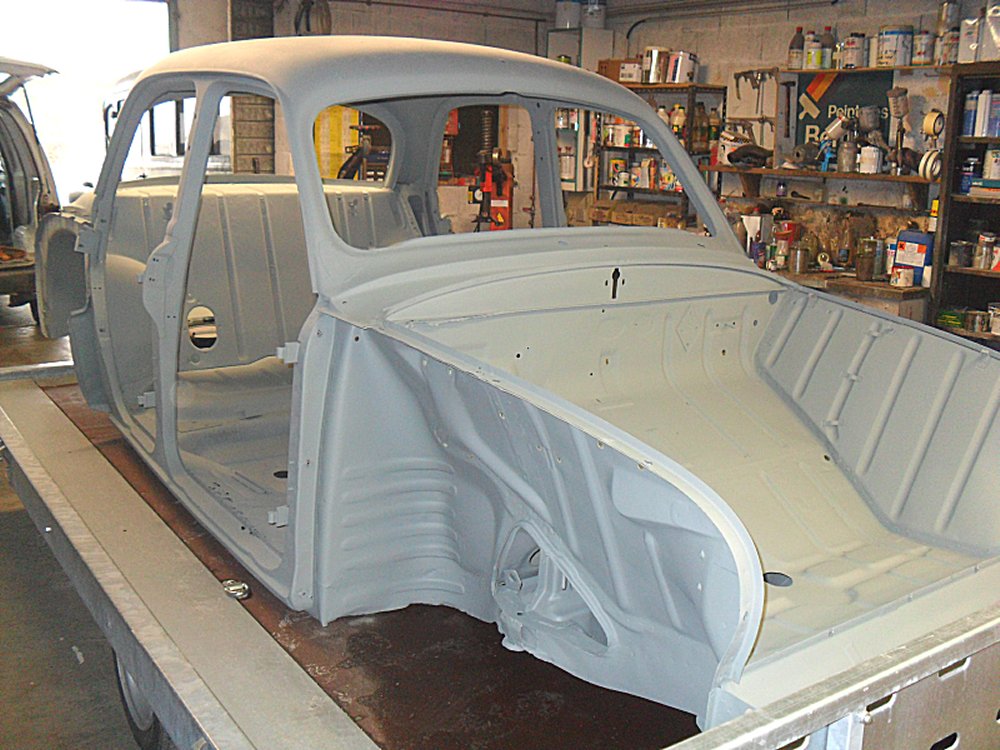

PARTICULARITES DES CAISSES
( Renforts et autres spécificités )
*****

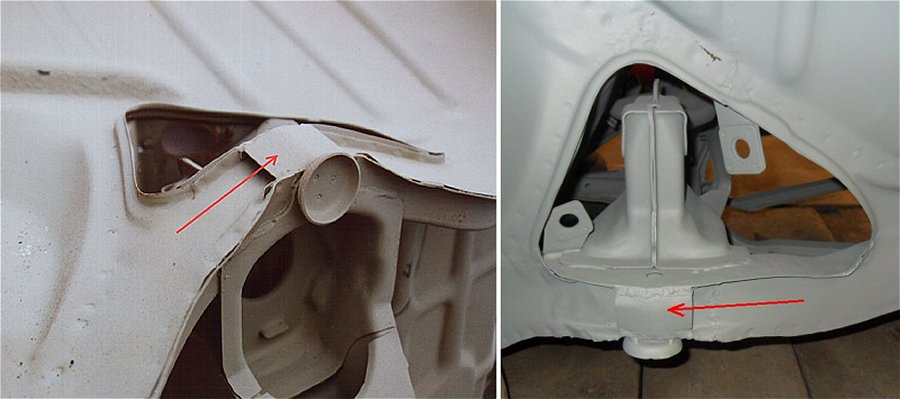

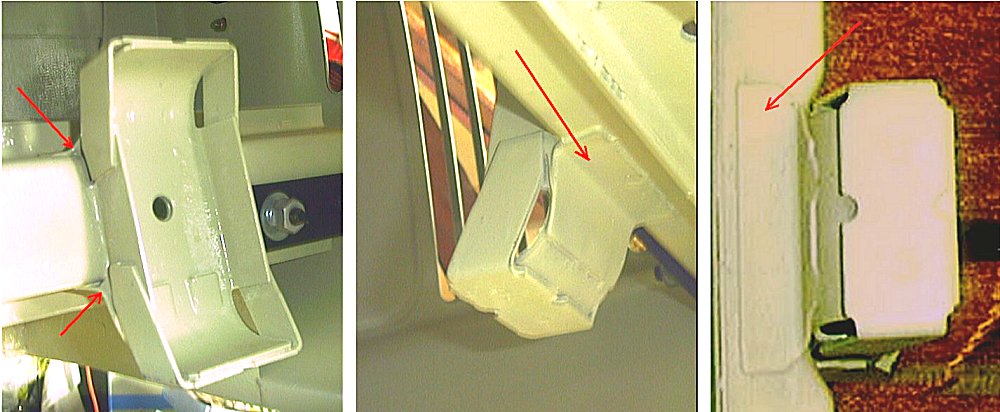

Renforts des longerons avants.
*****
Renforts des supports moteur.
*****

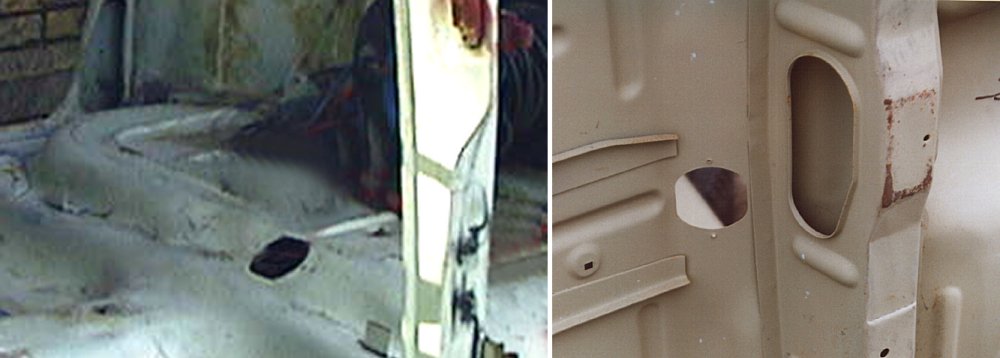

Trappe de chauffage
( Sous la banquette arrière ).
Obturée par une plaque fixée avec deux vis.
*****

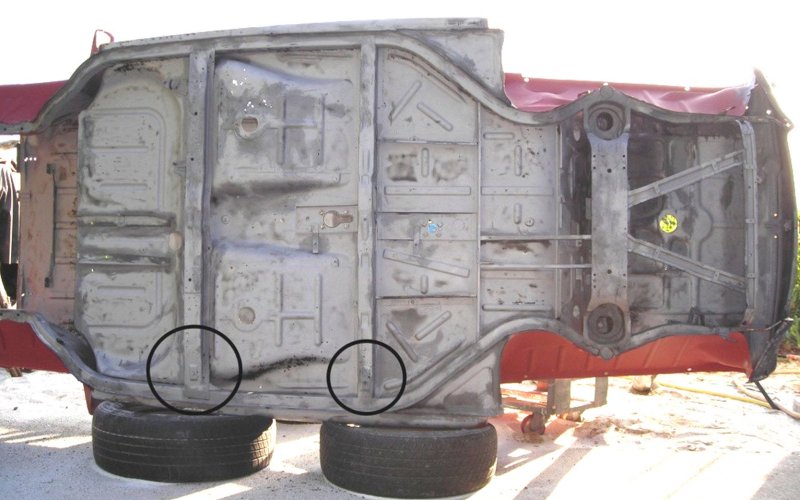

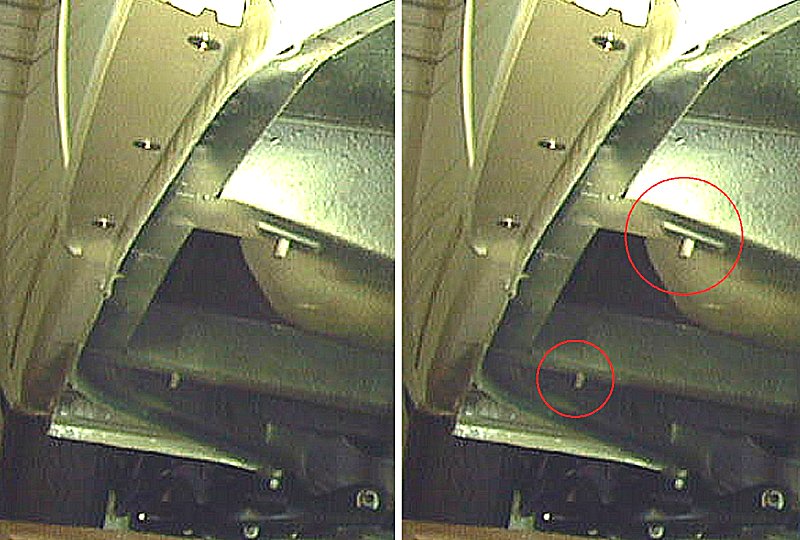

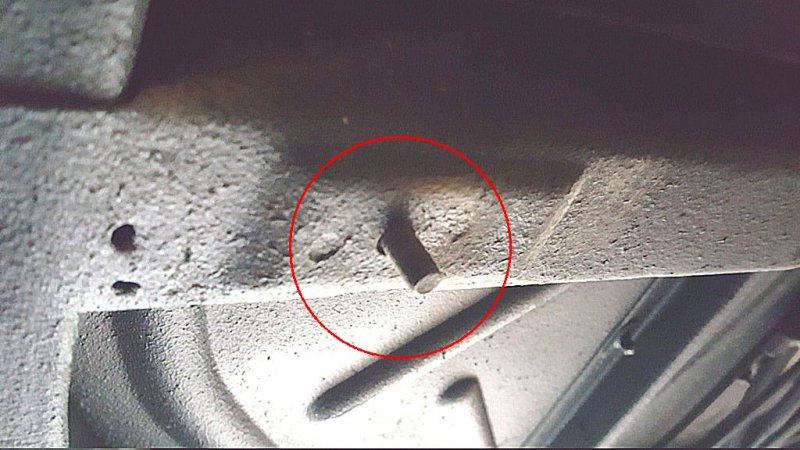

Goujons sur traverses ( Sous la voiture ) .
INTERIEUR

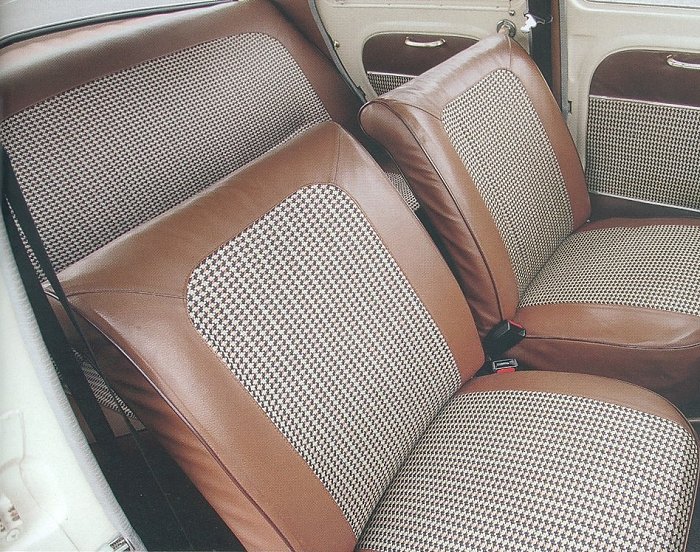

Sellerie en tissus "pied de poule" et skai marron.

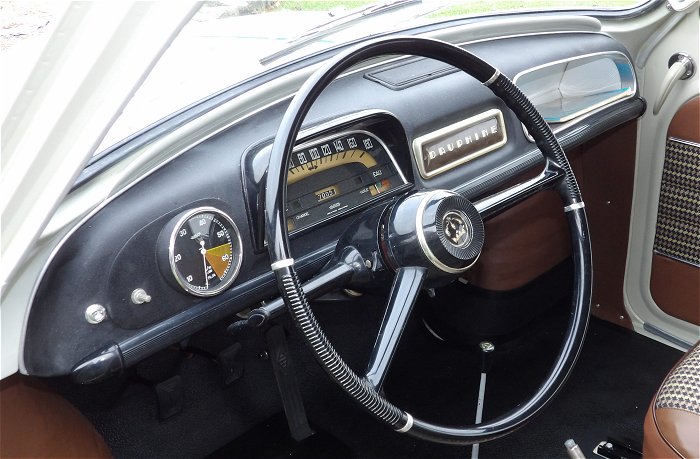

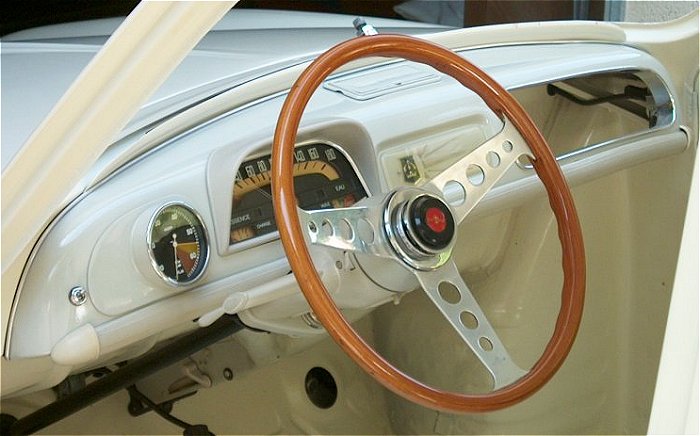

Tableau de bord beige pour le millésime 1962.
Tableau be bord noir pour le millésime 1963.

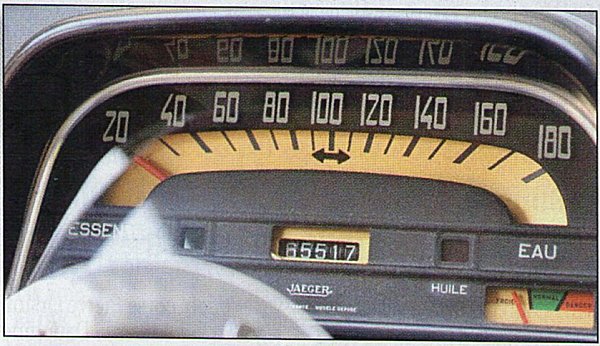

Compteur de vitesse gradué jusqu'à 180 Km/h.

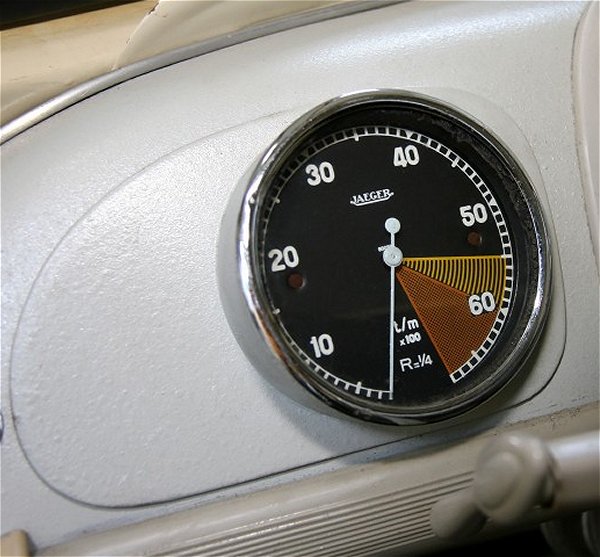

Compte-tours avec plaque support à la place de la boite à gants gauche.
MOTEUR

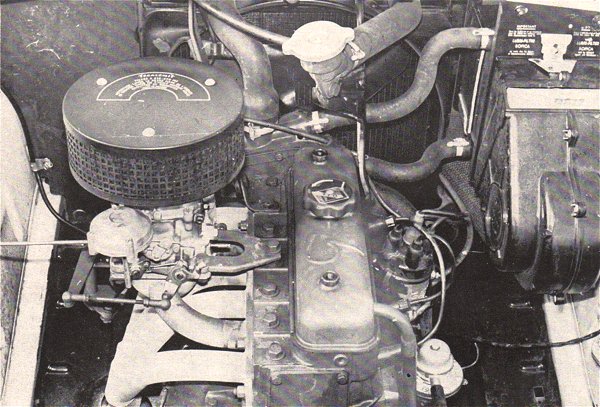

Moteur
quatre cylindres en lignes
en porte-à-faux arrière
Cylindrée :
845 cm3
Alésage x Course :
58 x 80
Taux de compression :
9,2:1
Puissance :
49 CV DIN ou 55 CV SAE à 5600 tr/mn
Possibilité de passer en 904 cm3
avec des pistons en diamètre 60 mm

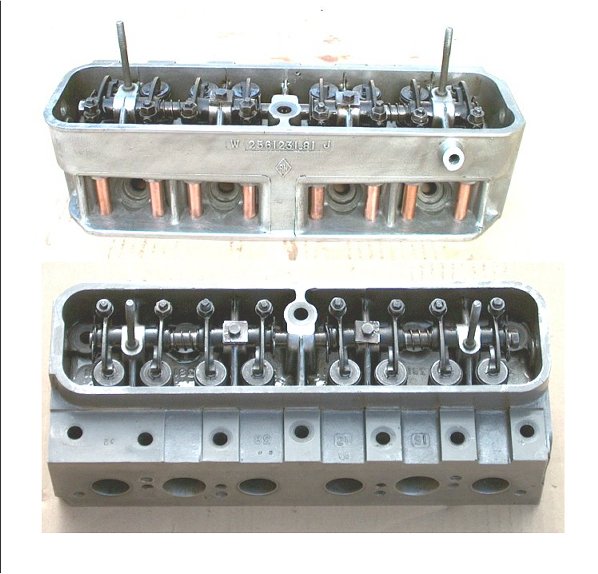

Culasse
Hauteur :
93,5 mm +/- 0,175
Joint CURTY
Epaisseur : 0,65 mm
Soupapes renforcées :
Diamètre des queues : 7 mm
Admission D : 28,2 mm
Echappement D : 25 mm (à rotateur)
Doubles ressorts de soupapes :
Deux types de ressorts ont existés :
Type 1 :
Extérieur : 5 spires utiles
L : 35 - D.Ext : 22,8 - D.Fil : 2,75
Intérieur : 5,5 spires utiles
L : 26 - D.Ext : 15,8 - D.Fil : 1,8
Type 2 :
( Homologation Mai 1962 )
Extérieur : 5 spires utiles
L : 38,5 - D.Ext : 22,8 - D.Fil : 2,75
Intérieur : 5,5 spires utiles
L : 30 - D.Ext : 15,8 - D.Fil : 1,8

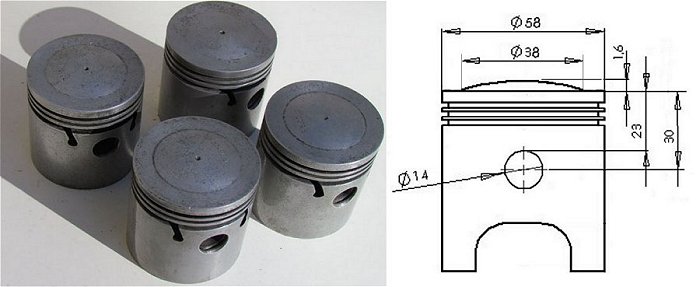

Pistons bombés :
Diamètre : 58 mm
Bossage : Diam : 38 mm
Hauteur : 1,6 mm
Vilebrequin :
Spécifique

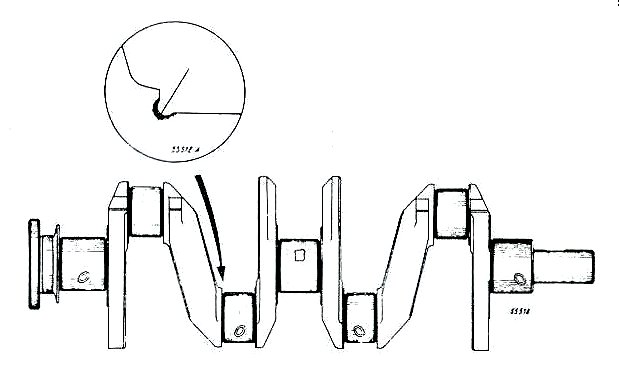

Gorges sur manetons et tourillons

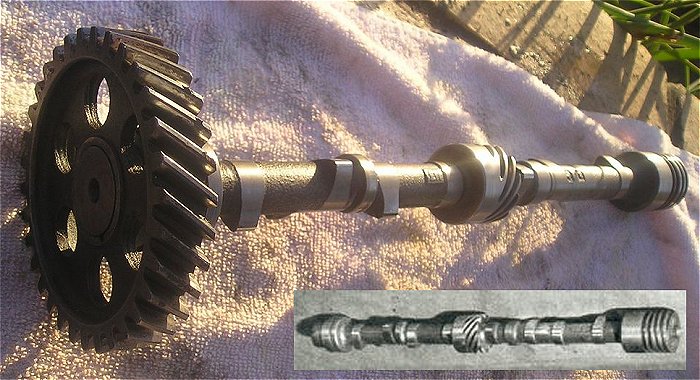

Arbre à cames :
Spécial

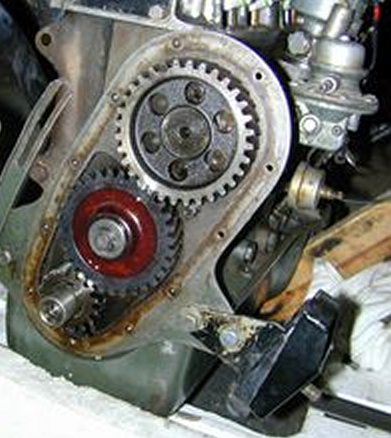

Distribution :
Pignon arbre à cames
32 Dents - Ep : 20 - D.Ext : 101 - D.Int : 28
Pignon intermédiaire
31 Dents - Ep : 20 - D.Ext : 98 - D.Int : 20
Pignon de Vilebrequin
16 Dents - Ep : 21 - D.Ext : 53,5 - D.Int : 25

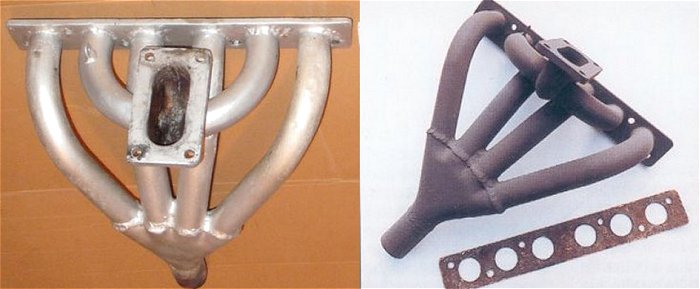

Tubulure
Admission-Echappement :
AUTOBLEU
Carburateur :

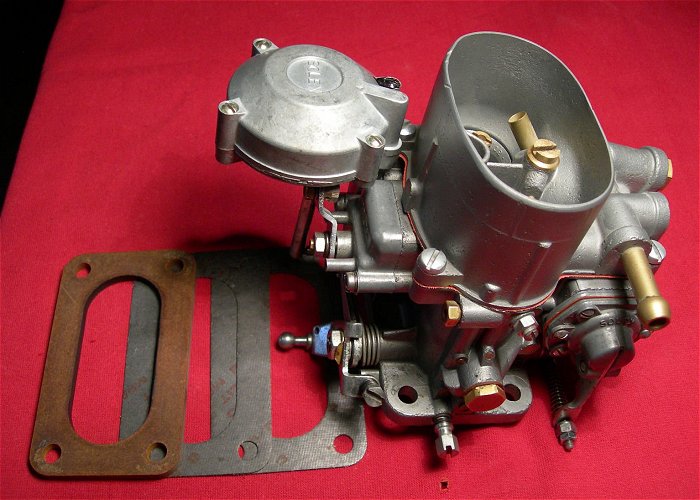

SOLEX 32PAIA 3-301
Filtre à air :
Filtre à air "sec"
TECALEMIT BTN 145

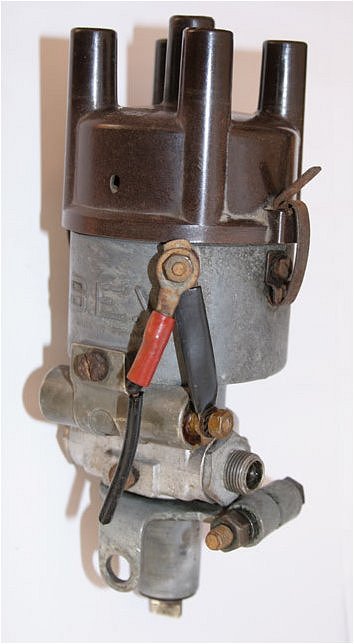

Allumeur :
Ducellier A57
ou
S.E.V. JP4
avec prise de compte-tours mécanique
TRANSMISSION

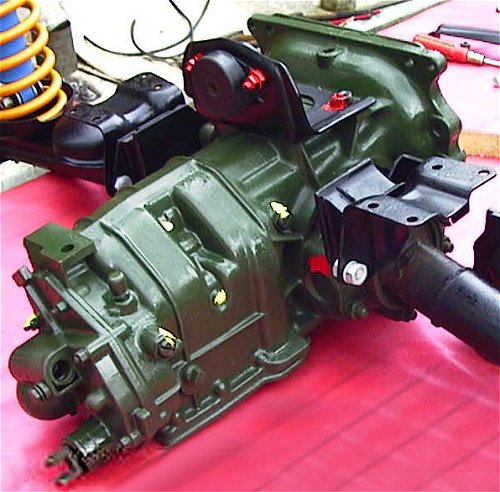

Boite :
Quatre rapports
Type 318-17 ou 318-18
selon rapport de pont.
Rapport de 4ème 1.071:1
Pont :

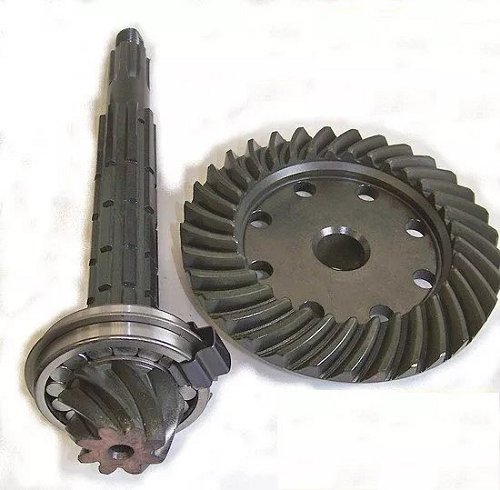

Couple conique
8 x 35 ou 7 x 33
Rapport
4,37 à 1 ou 4,71 à 1

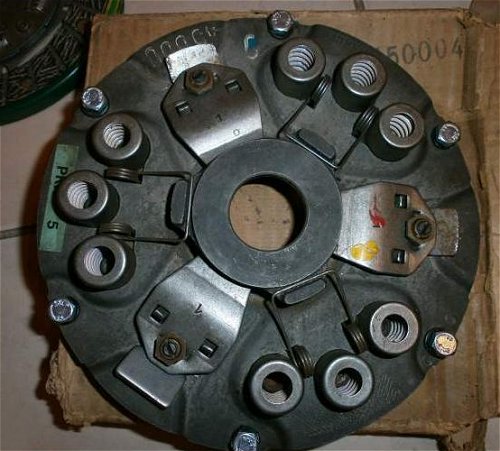

Embrayage :
Monodisque à sec
PKH 5.2
TRAINS ROULANTS
Train avant :
Type 67-27

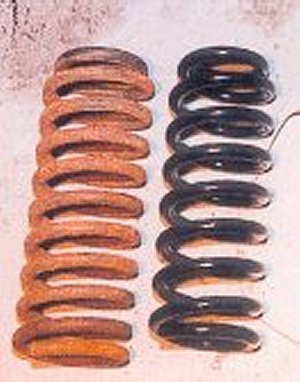

Ressorts 7 spires
Diamètre du fil : 11,8 mm
Barre anti-roulis diamètre 12 mm

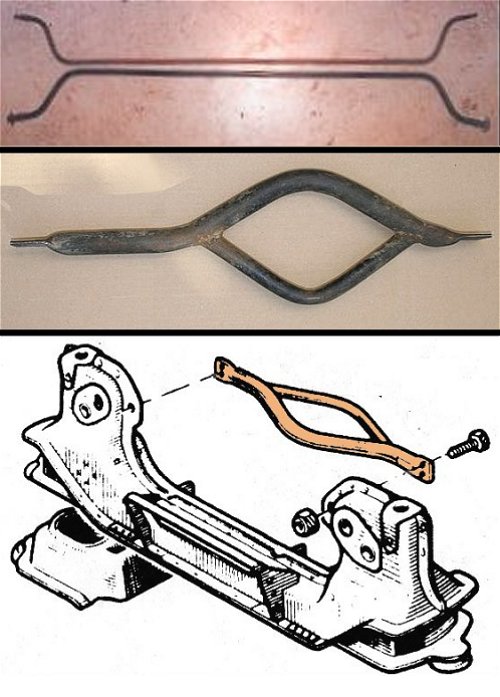

Barre anti-rapprochement.

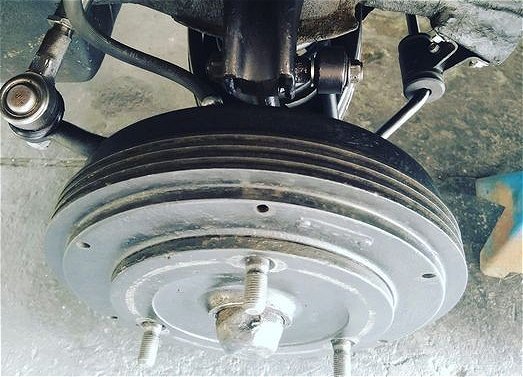

Tambours de freins à "ailettes"
Disques homologués à partir du 7 octobre 1963,
mais ils n'ont jamais été montés en série par l'usine.
Train arrière :
Ressorts 8 spires
Diamètre du fil : 12,3 mm
Freins à tambours
Disques homologués à partir du 7 octobre 1963
mais ils n'ont jamais été montés en série par l'usine.

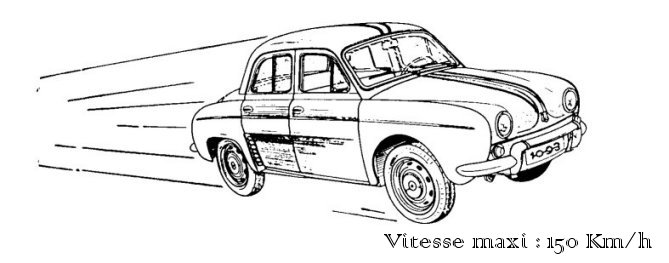

PERFORMANCES
Berline quatre places, quatre portes, type monocoque renforcée.
Longueur: 3,945 m - Largeur : 1,520 m - Hauteur à vide : 1,441 m.
Poids à vide en état de marche ( avec essence) : 655 kg.
Couleur : Blanc Réjane 305 pour le millésime 1962 - Gris Valois 617 pour le millésime 1963.
Deux bandes bleues de largeur 25mm espacées de 72mm,
posées suivant l'axe longitudinal de la voiture.
Pour le millésime 1962 :
Sigles "1093" sur capot arrière et aile avant droite,
plus un monogramme Renault sur l'aile avant gauche.
Pour le millésime 1063 :
Un seul sigle "1093" sur le capot arrière.
Aucun monogramme sur les ailes.
SPECIFICITES DES 1093
**********
Les phares de diamètre 180 mm - Verres concaves - Référence Cibié 135.
**********
Les bandes bleues de largeur 25mm espacées de 72mm,
posées suivant l'axe longitudinal de la voiture.
( A noter que les bandes étaient livrées dans le coffre, non posées.)
Ces bandes ont été fabriquées par la société BARNIER à Valence dans la Drôme.
Société qui s'appelle maintenant SCAPA-FRANCE.
Ces bandes sont en toile adhésive armée tissée et plastifiée.
Elles existent encore sous la référence 1201-bleu et en code produit 15393.
**********
Pattes de fixations sur le support de roue de secours
pour la fixation de la tôle de protection de la roue de secours.
Deux montages, 8 ou 9 points de fixation.
**********
Tôle de protection de la roue de secours.
Deux modèles.
**********
Tôle de protection du réservoir d'essence.
PARTICULARITES DES CAISSES
( Renforts et autres spécificités )
*****
Renforts des longerons avants.
*****
Renforts des supports moteur.
*****
Trappe de chauffage
( Sous la banquette arrière ).
Obturée par une plaque fixée avec deux vis.
*****
Goujons sur traverses ( Sous la voiture ) .
INTERIEUR
Sellerie en tissus "pied de poule" et skai marron.
Tableau de bord beige pour le millésime 1962.
Tableau be bord noir pour le millésime 1963.
Compteur de vitesse gradué jusqu'à 180 Km/h.
Compte-tours avec plaque support à la place de la boite à gants gauche.
MOTEUR
quatre cylindres en lignes
en porte-à-faux arrière
845 cm3
Alésage x Course :
58 x 80
Taux de compression :
9,2:1
Puissance :
49 CV DIN ou 55 CV SAE à 5600 tr/mn
Possibilité de passer en 904 cm3
avec des pistons en diamètre 60 mm
93,5 mm +/- 0,175
Joint CURTY
Epaisseur : 0,65 mm
Soupapes renforcées :
Diamètre des queues : 7 mm
Admission D : 28,2 mm
Echappement D : 25 mm (à rotateur)
Doubles ressorts de soupapes :
Deux types de ressorts ont existés :
Type 1 :
Extérieur : 5 spires utiles
L : 35 - D.Ext : 22,8 - D.Fil : 2,75
Intérieur : 5,5 spires utiles
L : 26 - D.Ext : 15,8 - D.Fil : 1,8
Type 2 :
( Homologation Mai 1962 )
Extérieur : 5 spires utiles
L : 38,5 - D.Ext : 22,8 - D.Fil : 2,75
Intérieur : 5,5 spires utiles
L : 30 - D.Ext : 15,8 - D.Fil : 1,8
Bossage : Diam : 38 mm
Hauteur : 1,6 mm
Gorges sur manetons et tourillons
32 Dents - Ep : 20 - D.Ext : 101 - D.Int : 28
Pignon intermédiaire
31 Dents - Ep : 20 - D.Ext : 98 - D.Int : 20
Pignon de Vilebrequin
16 Dents - Ep : 21 - D.Ext : 53,5 - D.Int : 25
Admission-Echappement :
TECALEMIT BTN 145
ou
S.E.V. JP4
avec prise de compte-tours mécanique
TRANSMISSION
|
|
Type 318-17 ou 318-18 selon rapport de pont. Rapport de 4ème 1.071:1 |
|
|
8 x 35 ou 7 x 33 Rapport 4,37 à 1 ou 4,71 à 1 |
|
|
PKH 5.2 |
TRAINS ROULANTS
|
|
Ressorts 7 spires Diamètre du fil : 11,8 mm Barre anti-roulis diamètre 12 mm Barre anti-rapprochement. Tambours de freins à "ailettes"
Disques homologués à partir du 7 octobre 1963, mais ils n'ont jamais été montés en série par l'usine. |
|
|
Diamètre du fil : 12,3 mm Freins à tambours Disques homologués à partir du 7 octobre 1963 mais ils n'ont jamais été montés en série par l'usine. |
PERFORMANCES
